반도체, 그 작은 기적의 여정: 8대 공정 쉽게 파헤치기

안녕하세요, 여러분! 오늘은 우리 삶의 모든 순간에 스며들어 있는, 작지만 거대한 존재, 바로 반도체 이야기를 해볼까 해요. 스마트폰을 켜고, 컴퓨터로 이 글을 읽고, 심지어 냉장고 문을 열 때도 반도체는 묵묵히 제 역할을 다하고 있죠. 그런데 이 작은 칩 하나가 어떻게 만들어지는지, 혹시 궁금해 보신 적 있으신가요? 저는 처음 반도체 공정에 대해 들었을 때, 마치 SF 영화 속 한 장면 같다는 생각을 했어요. 너무나 정교하고 복잡해서, 이걸 사람이 만든다는 게 믿기지 않을 정도였거든요.

솔직히 반도체 공정이라고 하면 '어렵다', '복잡하다'는 생각부터 들잖아요. 저도 그랬어요. 하지만 알고 보면, 마치 요리를 하듯 정해진 순서대로 재료를 다듬고, 양념하고, 굽고, 포장하는 과정과 크게 다르지 않답니다. 물론 그 스케일과 정밀도는 상상을 초월하지만요. 오늘은 그 복잡한 과정을 딱 8단계로 나눠서, 마치 옆에서 친구에게 설명해주듯이 쉽고 재미있게 풀어보려고 해요. 이 글을 다 읽고 나면, 여러분도 반도체가 얼마나 대단한 기술의 집약체인지 새삼 느끼게 되실 거예요.

우리가 흔히 '반도체'라고 부르는 건 사실 '반도체 집적회로(IC)'를 말해요. 이 집적회로를 만들기 위해 실리콘이라는 재료를 가지고 수많은 공정을 거치게 되는데, 이 과정이 정말이지 예술에 가깝답니다. 자, 그럼 지금부터 그 신비로운 반도체 제조의 8대 공정 속으로 함께 떠나볼까요?

1. 웨이퍼 제조: 반도체의 첫걸음, 깨끗한 도화지를 만들다

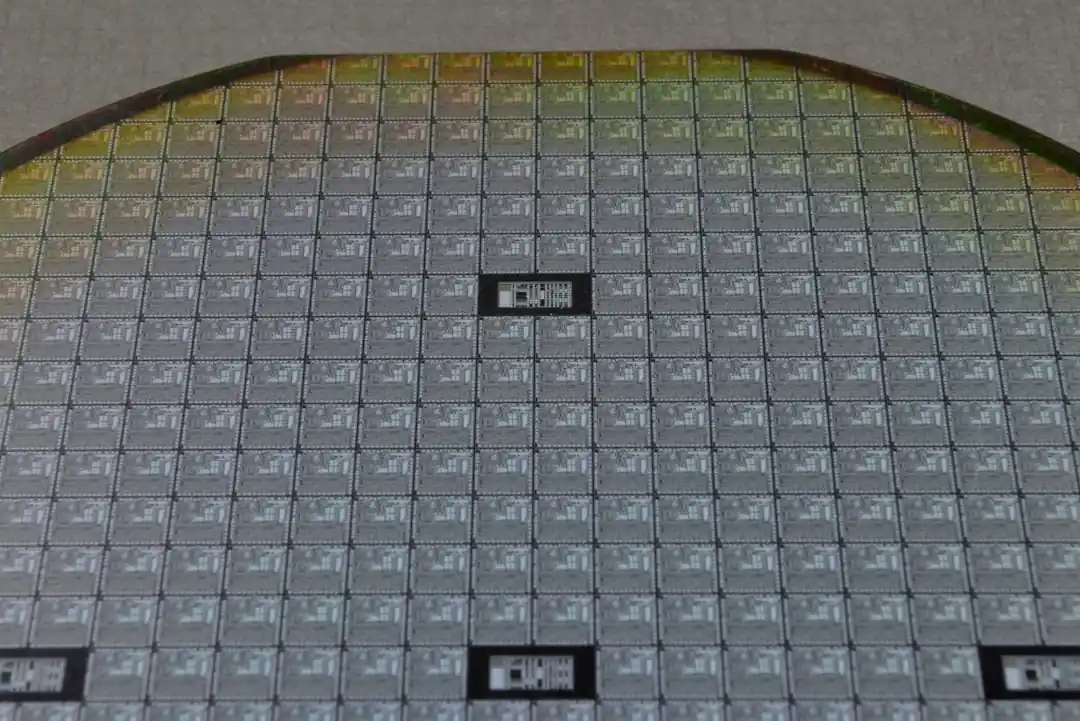

반도체를 만들기 위한 첫 단계는 바로 '웨이퍼'를 만드는 일이에요. 웨이퍼는 반도체 칩이 새겨질 얇고 둥근 판을 말하는데, 마치 그림을 그릴 도화지 같은 존재죠. 이 도화지의 재료는 바로 '실리콘'이랍니다. 실리콘은 지구상에서 산소 다음으로 흔한 원소인데, 주로 모래에서 추출된다는 사실, 알고 계셨나요? 우리가 밟고 다니는 모래에서 첨단 반도체가 시작된다니, 정말 신기하죠.

이 모래 속 실리콘을 아주 높은 온도로 녹여서 순도 높은 실리콘 용액을 만들고, 이걸 굳히면 '잉곳(Ingot)'이라는 거대한 실리콘 기둥이 돼요. 마치 커다란 소시지처럼 생겼다고 생각하시면 이해하기 쉬울 거예요. 이 잉곳을 다이아몬드 톱으로 아주 얇고 균일하게 잘라내면 우리가 흔히 보는 둥근 웨이퍼가 탄생하는 거죠.

하지만 여기서 끝이 아니에요. 잘라낸 웨이퍼 표면은 아직 거칠고 흠집이 많아서, 회로를 새기기에는 적합하지 않아요. 그래서 여러 번의 연마 과정을 거쳐 거울처럼 매끄럽게 다듬는답니다. 웨이퍼의 두께가 얇고 지름이 클수록 한 번에 더 많은 반도체 칩을 생산할 수 있기 때문에, 웨이퍼는 점점 더 얇고 크게 만들어지는 추세라고 해요. 이처럼 웨이퍼 제조는 반도체 품질을 결정하는 아주 중요한 첫 단추라고 할 수 있습니다.

2. 산화 공정: 웨이퍼에 얇은 보호막을 입히다

깨끗하게 준비된 웨이퍼는 이제 '산화 공정'을 거치게 됩니다. 이 공정은 웨이퍼 표면에 아주 얇고 균일한 산화막(SiO₂)을 형성하는 과정이에요. 마치 웨이퍼에 투명한 보호 필름을 입히는 것과 같다고 생각하시면 돼요. 이 산화막은 단순히 웨이퍼를 보호하는 역할만 하는 게 아니랍니다.

반도체는 나노미터 단위의 아주 미세한 회로로 이루어져 있기 때문에, 작은 먼지나 불순물에도 치명적일 수 있어요. 산화막은 이런 외부 오염으로부터 웨이퍼를 보호하는 든든한 방패 역할을 해줍니다. 또한, 회로와 회로 사이에 전기가 새는 것을 막아주는 절연막 역할도 수행하죠.

이 산화막은 웨이퍼를 고온의 산소나 수증기 환경에 노출시켜 만드는데, 그 두께와 균일도가 반도체의 성능에 큰 영향을 미친다고 해요. 이 얇은 막 하나에도 첨단 기술이 숨어있는 거죠. 이 과정을 통해 웨이퍼는 다음 단계인 회로 설계 준비를 마치게 됩니다.

3. 포토 공정: 웨이퍼 위에 반도체 회로를 그리다

이제 반도체 제조의 핵심이자 가장 정교한 단계 중 하나인 '포토 공정'입니다. 이 과정은 웨이퍼 위에 반도체 회로의 밑그림을 그리는 작업이에요. 마치 사진을 인화하듯이 빛을 이용해 회로 패턴을 웨이퍼에 새기는 거죠.

먼저, 산화막이 형성된 웨이퍼 위에 빛에 반응하는 감광액(Photoresist)을 얇게 바릅니다. 이 감광액은 사진 필름과 같은 역할을 해요. 그리고 설계된 회로 패턴이 그려진 '포토마스크'를 웨이퍼 위에 올리고, 그 위로 자외선 같은 빛을 쬐어줍니다. 빛이 통과한 부분의 감광액은 화학적으로 변하고, 빛이 차단된 부분은 그대로 남게 되죠.

이때 사용되는 빛의 파장이 짧을수록 더 미세한 회로를 그릴 수 있는데, 최근에는 극자외선(EUV) 노광 장비가 사용되어 머리카락 굵기의 수천 분의 1에 달하는 초미세 회로를 구현한다고 해요. 이처럼 포토 공정은 반도체의 성능과 직결되는 미세 회로를 얼마나 정교하게 그릴 수 있느냐를 결정하는 매우 중요한 단계랍니다.

4. 식각 공정: 불필요한 부분을 깎아내 회로를 만들다

포토 공정에서 웨이퍼 위에 회로의 밑그림을 그렸다면, 이제 '식각 공정'을 통해 그 밑그림대로 불필요한 부분을 깎아내어 실제 회로 패턴을 만드는 단계입니다. 마치 조각가가 조각칼로 불필요한 부분을 깎아내어 작품을 완성하듯이 말이죠.

빛에 노출되어 변성된 감광액 부분을 제거하고 나면, 그 아래의 산화막이나 웨이퍼 표면이 노출됩니다. 식각 공정은 이 노출된 부분을 화학 용액이나 플라즈마 가스를 이용해 선택적으로 제거하는 과정이에요. 이때, 감광액이 남아있는 부분은 보호막 역할을 하여 깎이지 않고, 원하는 회로 패턴만 남게 되는 거죠.

식각 공정은 크게 습식 식각(액체 화학 물질 사용)과 건식 식각(플라즈마 가스 사용)으로 나뉘는데, 최근에는 미세한 회로를 정교하게 깎아내기 위해 건식 식각이 주로 사용됩니다. 이 과정에서 얼마나 정확하고 깨끗하게 깎아내느냐가 반도체의 성능과 수율에 결정적인 영향을 미치기 때문에, 고도의 기술력이 요구되는 단계입니다.

5. 박막 증착 및 이온 주입 공정: 반도체에 전기적 성질을 부여하다

회로 패턴이 형성된 웨이퍼는 이제 '박막 증착'과 '이온 주입' 공정을 거치며 비로소 반도체로서의 전기적 특성을 갖추게 됩니다. 이 두 공정은 웨이퍼 위에 다양한 물질의 얇은 막을 입히고, 불순물을 주입하여 전기가 흐르거나 흐르지 않게 조절하는 능력을 부여하는 핵심 단계예요.

먼저 '박막 증착(Thin Film Deposition)'은 웨이퍼 위에 아주 얇은 절연막이나 전도성 막을 입히는 과정입니다. 이 막들은 회로 간의 절연을 돕거나, 전기가 흐르는 통로를 만들거나, 트랜지스터의 핵심 부품이 되기도 해요. 증착 방법에는 물리적 기상 증착(PVD)과 화학적 기상 증착(CVD) 등이 있는데, 특히 CVD는 다양한 물질을 얇고 균일하게 증착할 수 있어 널리 사용됩니다. 이 박막의 두께는 나노미터 단위로, 머리카락 굵기의 수백만 분의 1에 불과하다고 하니, 그 정교함이 상상이 가시나요?

다음으로 '이온 주입(Ion Implantation)' 공정은 순수한 실리콘 웨이퍼에 붕소(B), 인(P), 비소(As)와 같은 특정 불순물 이온을 주입하여 전기적 성질을 변화시키는 과정이에요. 실리콘 자체는 전기가 잘 통하지 않는 부도체에 가깝지만, 이온을 주입하면 전기가 잘 통하는 P형 또는 N형 반도체로 만들 수 있답니다. 이 과정을 통해 트랜지스터와 같은 반도체 소자가 전기를 제어하는 스위치 역할을 할 수 있게 되는 거죠. 이온 주입은 웨이퍼에 전도성을 부여하는 매우 중요한 단계이며, 반도체의 성능을 좌우하는 핵심 기술 중 하나입니다.

6. 금속 배선 공정: 회로에 생명을 불어넣는 전기 길을 만들다

이제 웨이퍼 위에 복잡한 회로 패턴과 전기적 특성을 가진 소자들이 만들어졌어요. 하지만 이 소자들이 서로 연결되어 정보를 주고받으려면 전기가 통하는 길이 필요하겠죠? 바로 이 '금속 배선 공정'이 그 역할을 합니다. 마치 도시의 건물들을 도로와 전선으로 연결하듯이, 반도체 소자들을 금속선으로 이어주는 과정이에요.

이 공정에서는 주로 알루미늄이나 구리 같은 전기가 잘 통하는 금속을 웨이퍼 위에 얇게 증착하고, 다시 포토 및 식각 공정을 거쳐 원하는 회로 패턴대로 금속선을 형성합니다. 반도체 칩 내부에는 수많은 트랜지스터와 소자들이 층층이 쌓여 있는데, 이들을 모두 연결하기 위해 여러 층의 금속 배선이 복잡하게 얽혀 있답니다.

금속 배선은 반도체 칩의 속도와 성능에 직접적인 영향을 미치기 때문에, 저항이 낮고 신호 전달이 빠른 금속을 사용하고, 배선 간의 간섭을 최소화하는 기술이 매우 중요해요. 이 과정을 통해 웨이퍼는 비로소 하나의 완전한 전기 회로망을 갖춘 집적회로의 모습을 갖추게 됩니다.

7. 전기적 테스트 공정 (EDS): 불량품을 걸러내고 합격품을 가려내다

복잡한 제조 과정을 거쳐 웨이퍼 위에 수많은 반도체 칩들이 만들어졌어요. 이제 이 칩들이 제대로 작동하는지 확인해야겠죠? '전기적 테스트 공정(EDS: Electrical Die Sorting)'은 웨이퍼 상태에서 각 칩의 전기적 특성을 검사하여 불량 칩을 선별하는 단계입니다.

이 공정에서는 프로브 카드(Probe Card)라는 장비를 이용해 웨이퍼 위에 있는 개별 칩 하나하나에 미세한 전기 신호를 가하고, 그 반응을 측정하여 정상 작동 여부를 판단해요. 마치 의사가 환자의 건강 상태를 진단하듯이, 칩의 모든 기능이 설계대로 동작하는지 꼼꼼하게 확인하는 거죠.

하나의 웨이퍼에는 수백, 수천 개의 칩이 만들어지는데, 이 모든 칩이 완벽할 수는 없어요. EDS 공정을 통해 불량 칩을 미리 찾아내 표시해두면, 다음 단계에서 불필요한 비용과 시간을 낭비하지 않고 양품만을 가지고 작업을 진행할 수 있답니다. 이 과정에서 정상 작동하는 칩의 비율을 '수율'이라고 하는데, 수율이 높을수록 기술력이 뛰어나고 생산 효율이 좋다는 의미예요.

8. 패키지 공정: 칩을 보호하고 세상 밖으로 내보낼 준비를 하다

EDS 공정을 통해 합격 판정을 받은 칩들은 이제 마지막 단계인 '패키지 공정'을 거치게 됩니다. 이 과정은 웨이퍼에서 개별 칩을 잘라내고, 외부 환경으로부터 칩을 보호하며, 다른 전자 부품들과 연결될 수 있도록 포장하는 작업이에요.

먼저, 웨이퍼에 있는 수많은 칩들을 다이싱(Dicing)이라는 과정을 통해 하나하나 개별 칩으로 잘라냅니다. 마치 빵을 잘라내듯이 말이죠. 이렇게 잘라낸 칩은 외부 충격이나 습기, 먼지 등에 매우 취약하기 때문에, 단단한 플라스틱이나 세라믹 재질의 케이스에 넣어 밀봉합니다. 이 케이스가 바로 우리가 흔히 보는 검은색 반도체 칩의 모습이에요.

또한, 이 케이스에는 칩과 외부 회로 기판을 연결해주는 수많은 금속 핀(Lead)이나 볼(Ball)이 달려 있어요. 이 핀들을 통해 칩이 전력을 공급받고, 외부와 신호를 주고받을 수 있게 되는 거죠. 패키지 공정은 단순히 칩을 포장하는 것을 넘어, 칩의 성능을 안정적으로 유지하고, 다른 부품과의 연결성을 확보하는 매우 중요한 역할을 한답니다. 이 과정을 거쳐 비로소 우리가 사용하는 전자기기에 들어갈 준비를 마친 완벽한 반도체 칩이 탄생하게 됩니다.

작은 칩 속에 담긴 거대한 기술의 향연

어떠셨나요? 우리 손안의 작은 반도체 칩 하나가 탄생하기까지 이렇게나 복잡하고 정교한 8단계의 과정을 거친다는 사실이 놀랍지 않으신가요? 웨이퍼를 만들고, 얇은 막을 입히고, 회로를 그리고, 깎아내고, 전기적 성질을 부여하고, 연결하고, 테스트하고, 마지막으로 포장하는 이 모든 과정은 단 하나의 오차도 허용하지 않는 극한의 기술과 인내의 결과물이라고 할 수 있어요.

반도체는 단순히 전자기기의 부품을 넘어, 인공지능, 자율주행, 사물 인터넷 등 미래 기술의 발전을 이끄는 핵심 동력입니다. 이 작은 칩 하나에 담긴 인간의 지혜와 기술력은 정말이지 경이롭다는 생각이 들어요. 다음에 스마트폰을 만지거나 컴퓨터를 사용할 때, 이 작은 기적의 여정을 한 번쯤 떠올려보시는 건 어떨까요? 아마 여러분의 일상이 조금 더 특별하게 느껴질 거예요.
